Circuiti logici & Clock

Circuiti logici digitali elementari

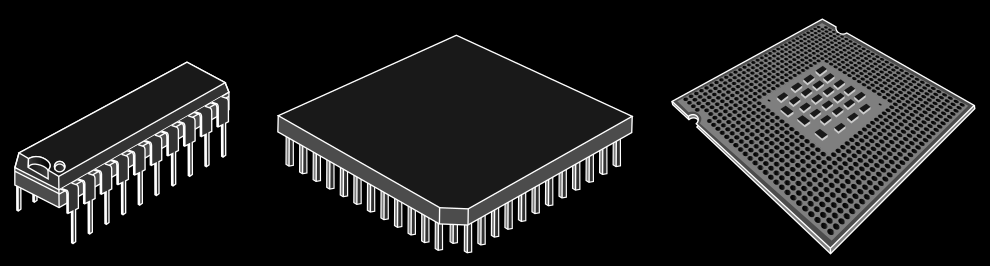

Le porte logiche non sono vendute singolarmente ma sono vendute in delle unità chiamate circuiti integrati o chip . Questi chip sono pezzi di silicio di forma rettangolare su cui è stampato il circuito.

I chip vengono classificati in base al numero di porte che contengono :

• SSI - Small Scale Integrated : da 1 a 10 porte
• MSI - Medium Scale Integrated : da 10 a 100 porte
• LSI - Large Scale Integrated : da 100 a 100 000 porte
• VLSI - Very Large Scale Integrated : più di 100 000 porte

Circuiti combinatori

Important

I circuiti combinatori sono quei circuiti dove l’output dipende esclusivamente dall’input.

Infatti non tutti i circuiti hanno questa proprietà, per esempio un circuito con elementi di memoria generano l’output dipendendo non solo dall’input ma anche dai valori memorizzati ( circuiti sequenziali )(vedremo in seguito).

Multiplexer

Important

Un multiplexer $2^n:1$ è un circuito con $2^n$ input, $n$ input di controllo ( selettori ) e un output. Il valore dell’input selezionato dagli input di controllo viene “direzionato” verso l’uscita.

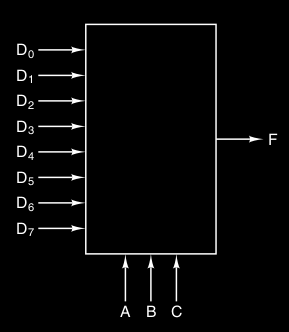

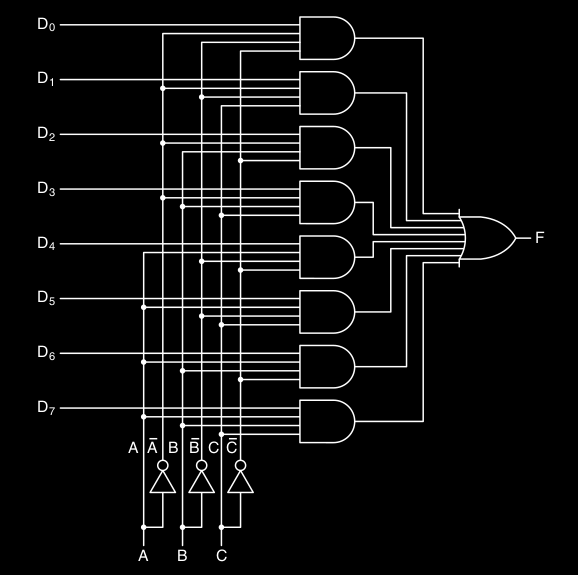

Per esempio questo è un MUX $2^3:1$ :

e la sua tabella di verità sarà :

Usando quindi un multiplexer adatto possiamo implementare una qualsiasi funzione.

Example

Consideriamo la funzione $f(A,B,C)$ di maggioranza, ovvero che da $0$ se il numero di “zeri” è maggiore del numero di “uni” e da $1$ viceversa :

quindi se vogliamo utilizzare un multiplexer avremo bisogno di $n=3$ input di controllo e “adattare” gli input $D_i$ secondo la tabella di verità e l’output “voluto”, quindi daremo in input :

• $1$ ( con $V_{cc}$ ) a $D_3,D_5,D_6,D_7$
• $0$ ( con GND ovvero massa ) ai restanti $D_i$ con $i=0,1,2,4$ :

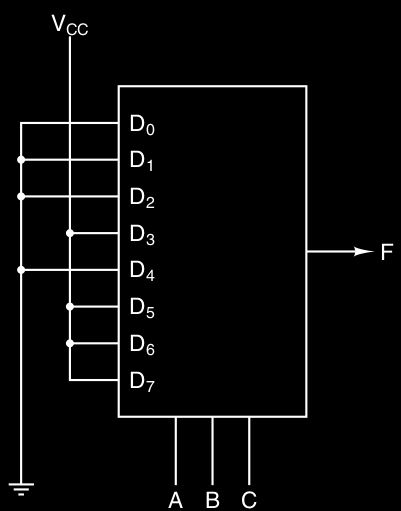

quindi il nostro MUX $2^3:1$ sarà di questo tipo :

Decoder

Important

Un decoder $n:2^n$ ha $n$ input e $2^n$ output. Il numero in binario formato dagli $n$-bit, “seleziona” (setta a $1$) uno dei $2^n$ input.

Example

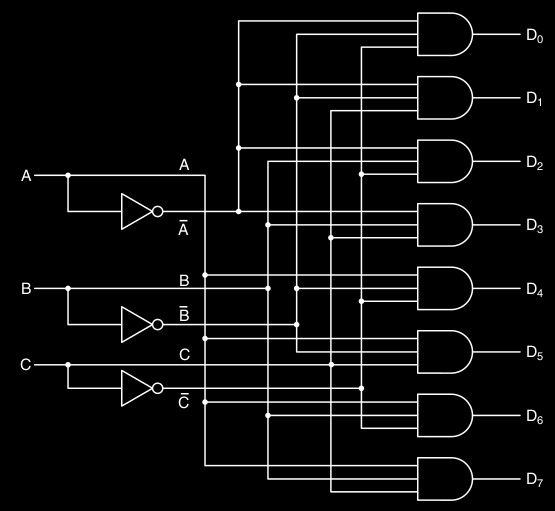

Prendiamo per esempio un decoder $3:2^3$ :

supponiamo che come input entra $A=1,B=0,C=0$, allora l’unico output che sarà $1$ è $D_4$, siccome $(100{)}_2=(4{)}_{10}$

Questo circuito sequenziale è utile quando alla memoria viene presentato un indirizzo e si vuole selezionare il chip corrispondente.

Comparatore

Un comparatore, “confronta” due word in input e restituisce $1$ se sono uguali e $0$ viceversa. Prendiamo per esempio un comparatore a 4 bit ( ovvero che prende in input word a 4 bit ) : review

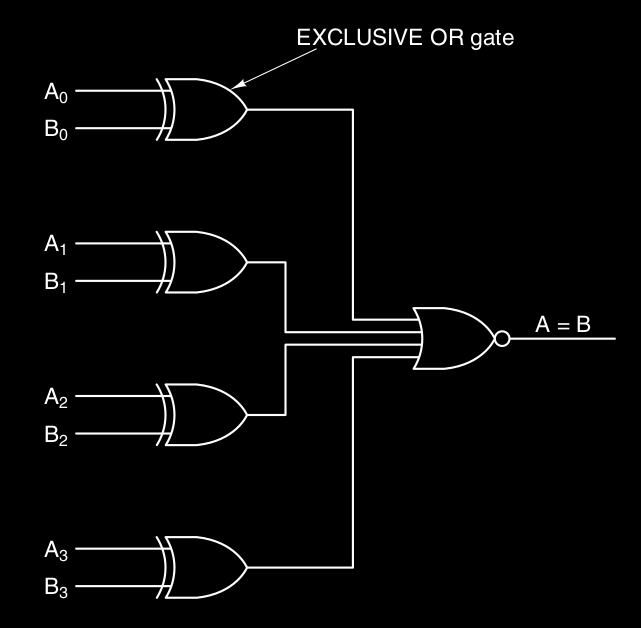

questo circuito comparatore infatti prende due word da 4 bit e mette a XOR ogni 2 bit, $A_i$ e $B_i$ con $i=0,1,2,3$. Viene utilizzata la porta XOR, infatti la porta XOR da in output $1$ se sono diversi gli input e $0$ se sono uguali, quindi se mettiamo in XOR ogni bit di $A_i$ con $B_i$, ognuno deve restituire $0$ se sono uguali, quindi poi basta metterli in NOR, infatti se tutti sono $0$ il NOR restituisce $1$, se almeno uno è $1$ il NOR restituisce $0$.

Array logici programmabili - PLA

Important

Il PLA ( Programmable Logic Array ) è un chip con porte AND e OR programmabili, che permette di implementare una qualsiasi funzione in formato somma di prodotti ( SOP ).

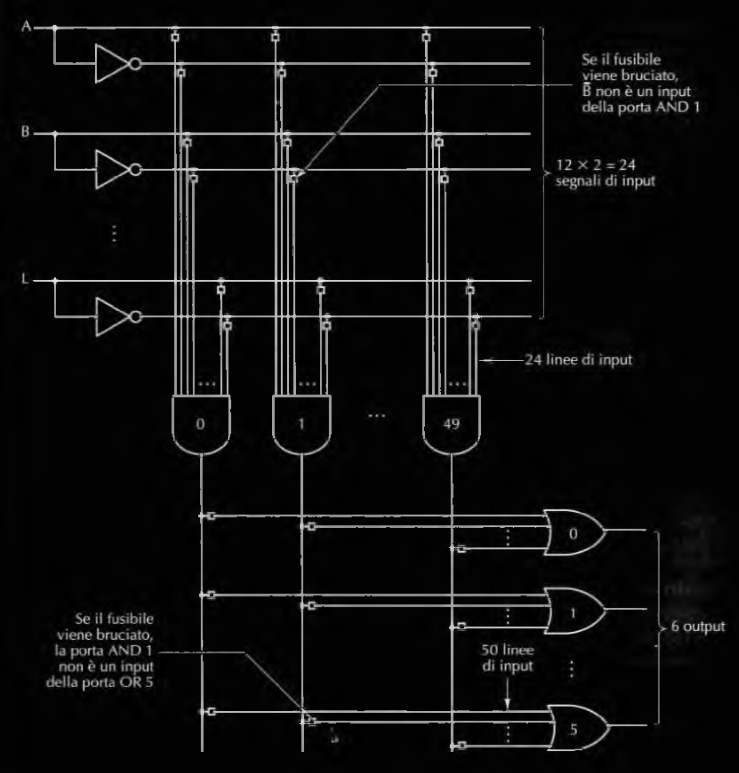

le caratteristiche di un PLA sono :

• ha 12 ingressi, dove ogni ingresso passa anche per il suo inverso, quindi avremo 24 segnali ( 12 originali + 12 invertiti ).
• matrice 24x50 AND : il primo stadio è composto da 50 porte AND programmabili
  • ogni porta AND è connessa attraverso un fusibile a qualsiasi sottoinsieme dei 24 segnali
    • se il fusibile è intatto il segnale passa
    • se il fusibile è bruciato il segnale non passa
• matrice OR : il secondo stadio è composto da 6 porte OR programmabili
  • ogni porta OR prende in input l’uscita di tutte le 50 porte AND del primo stadio, anche qui le connessioni cono stabilite con i fusibili

Circuiti aritmetici

Important

I circuiti aritmetici sono un’altro classico esempio dei circuiti combinatori

Shifter

Lo shifter è un circuito con 8 bit in input ( word a 8 bit ) e 8 bit in output, che “shifta” (fa scorrere) verso sinistra o destra tutti gli 8 bit di 1 bit. review

L’input $C$ determina se fare uno left shift ( $C=0$ ) o right shift ( $C=1$ ), per capire come funziona analizziamo gli AND “interni” :

• quando $C=1$ (right shift) : gli AND di destra di ogni coppia si “attivano” e quindi il risultato di quel AND sarà uguale al $D_i$ corrispondente
• quando $C=0$ (left shift) : la cosa è inversa verso sinistra notiamo inoltre che nel caso di un right shift , $S_0=0$ sempre, mentre nel caso di un left shift, $S_7=0$ .

Lo shifter serve per fare operazioni di moltiplicazione e divisione per potenze di 2 :

• left shift (<<) di $n$ bit è uguale a moltiplicare per $2^n$
• right shift (>>) di $n$ bit è uguale a dividere per $2^n$

Example

Come possiamo moltiplicare un numero $x$ per $17$, beh abbiamo bisogno sia dello shifter che del sommatore, infatti possiamo osservare che :

$$x17=x(1+16)=x+x16$$

ora la domanda è come faccio a fare $x\ast 16$ ? Ora è più facile perché $16=2^4$, quindi posso “shiftare” $4$ volte a sinistra il numero $x$. Una volta ottenuto il risultato basta sommarlo a $x$ e otteniamo $x\ast 17$. PS : questa è una domanda di esame

Sommatori

Important

Un sommatore è un circuito capace di fare la somma tra bit.

Half-adder

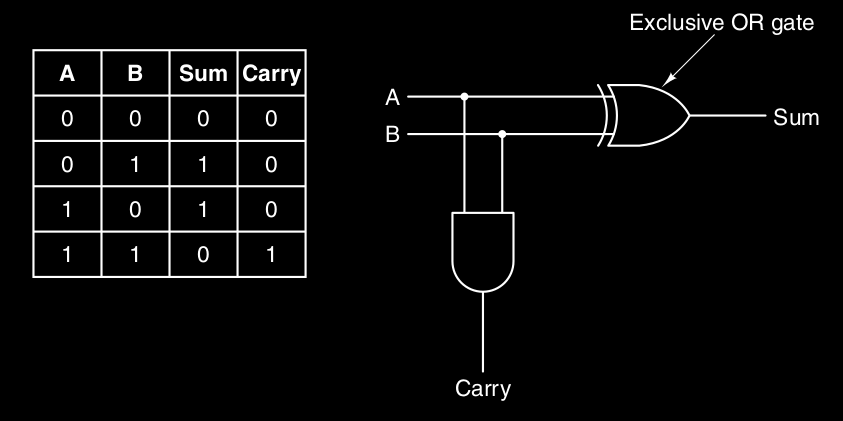

Un primo “prototipo” è un “mezzo-sommatore” ( perché non gestisce il riporto in entrata ) che prende in input due bit $A$ e $B$, e ritorna la somma $\text{Sum}=A+B$ e l’eventuale riporto $\text{Carry}$ :

Full-adder

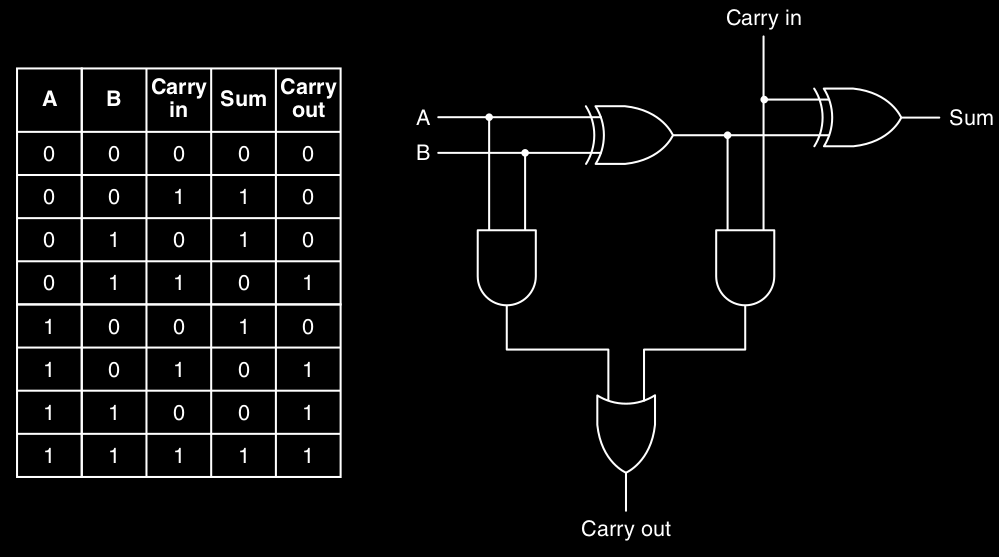

Il full-adder è un circuito sommatore composto da due half-adder è fa la somma tra 3 bit $A,B,{\text{Carry}}_{in}$ dove ${\text{Carry}}_{in}$ è un eventuale riporto in input, restituisce quindi in output la somma e un eventuale riporto in output :

_sum = (a xor b) xor cin
cout = (a and b) or (cin and (a xor b))

Quindi se vogliamo costruire un adder (ripple carry adder) che sommi due word da 16 bit, basta mettere in serie e replicare 16 full-adder.

Dal corso di LRL sappiamo abbastanza su sta roba e sappiamo anche come costruire un adder più efficiente ( propagazione del riporto → Adder-Subtractor ).

ALU - Arithmetic Logic Unit

Important

La ALU ( ad 1-bit ) contiene 3 unità principali :

• DECODER
• UNITÀ LOGICA
• FULL-ADDER e può eseguire una di queste funzioni :
• $A+B$ (somma)
• $A\wedge B$
• $A\vee B$
• $\overline{B}$

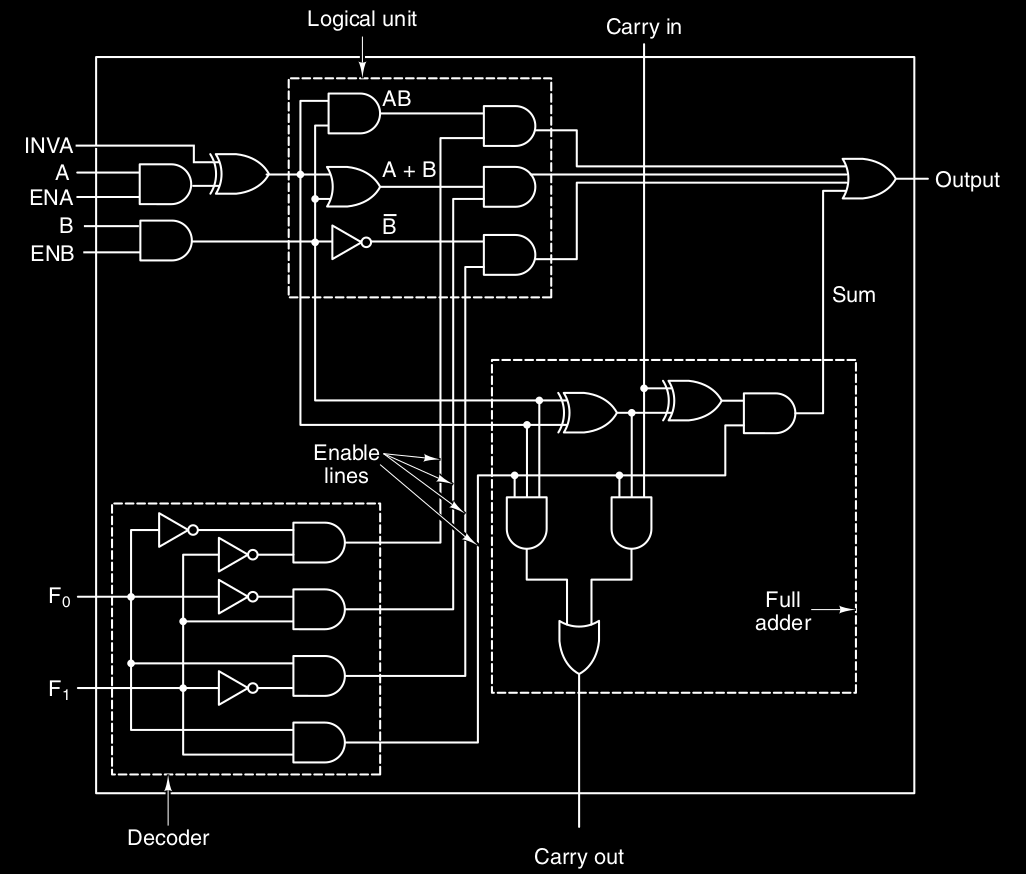

1. DECODER $2:4$ : serve per selezionare secondo gli input $F_0$ e $F_1$ quale funzione eseguire.
   • Per esempio se $F_0,F_1=0,0$ allora viene eseguito $A\wedge B$
2. UL : ha il compito di eseguire $A\wedge B$, $A\vee B$ e $\overline{B}$
3. FULL-ADDER : ha il compito di eseguire $A+B$, considerando anche eventuali riporti in input e ritornando anche l’eventuale riporto in output

Inoltre ci sono altre caratteristiche :

• possibilità di lavorare con $\overline{A}$ grazie al bit in input INVA
• possibilità di forzare a 0 gli input $A$ e $B$, basta negare passare 0 a ENA o ENB ( rispettivamente )

È possibile collegare tra di loro più ALU a 1-bit per costruire ALU di lunghezza variabile, questa tecnica si chiama ==bit slice==.

Example

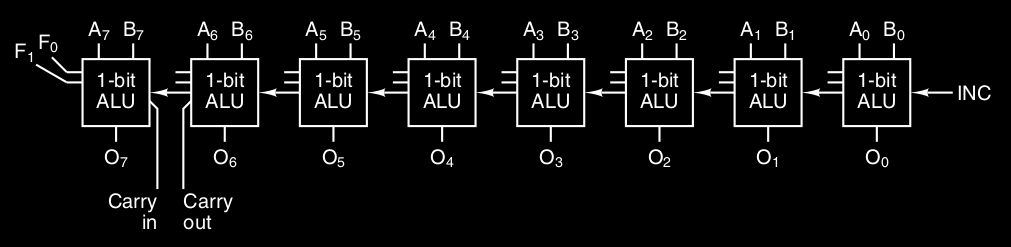

ALU a 8-bit costruito con 8 ALU da 1-bit ognuna :

È possibile passare anche un segnare INC in input alla nostra ALU a $n$-bit, utile solo per le operazioni di addizione, per esempio per eseguire $A+1$ o $A+B+1$.

Clock

Molti circuiti digitali usano i clocks per avere sincronizzazione.

Important

Un clock è un circuito che emette una serie di impulsi con larghezza precisa e a intervalli precisi. Ad ogni impulso la CPU esegue una operazione elementare o passa alla successiva.

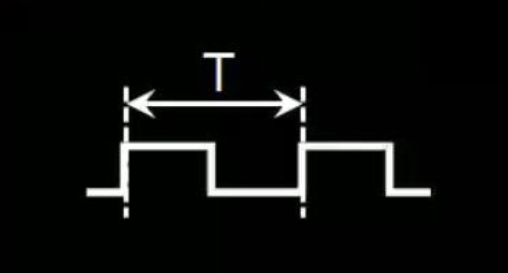

Ogni intervallo compreso tra le due estremità di due impulsi consecutivi è chiamato ==ciclo di clock== o periodo ( T ) :

La frequenza di clock è di solito tra 100 MHz e 4 GHz, corrispondenti ai 10 nanosecondi (0,00000001 sec) e 250 picosecondi (0,00000000025 sec).

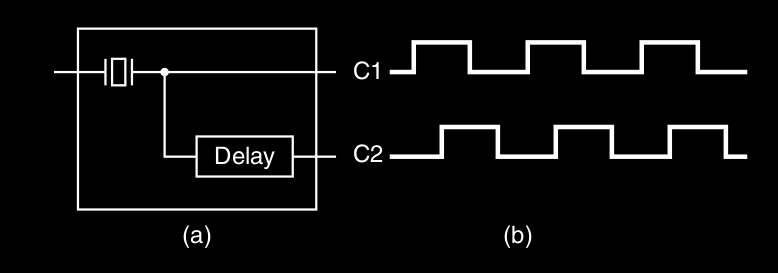

In un computer, molti eventi possono accadere durante un singolo ciclo di clock, però alcune volte è molto utile farli accadere seguendo un ordine preciso, per questo è necessario dividere il ciclo di clock in sotto-cicli. Una tecnica molto utilizzata per dividere il ciclo di clock in sotto-cicli è di :

1. intercettare il clock originale e inserirlo in circuito di cui si conosce il ritardo
2. questo circuito genererà un secondo clock dopo il primo

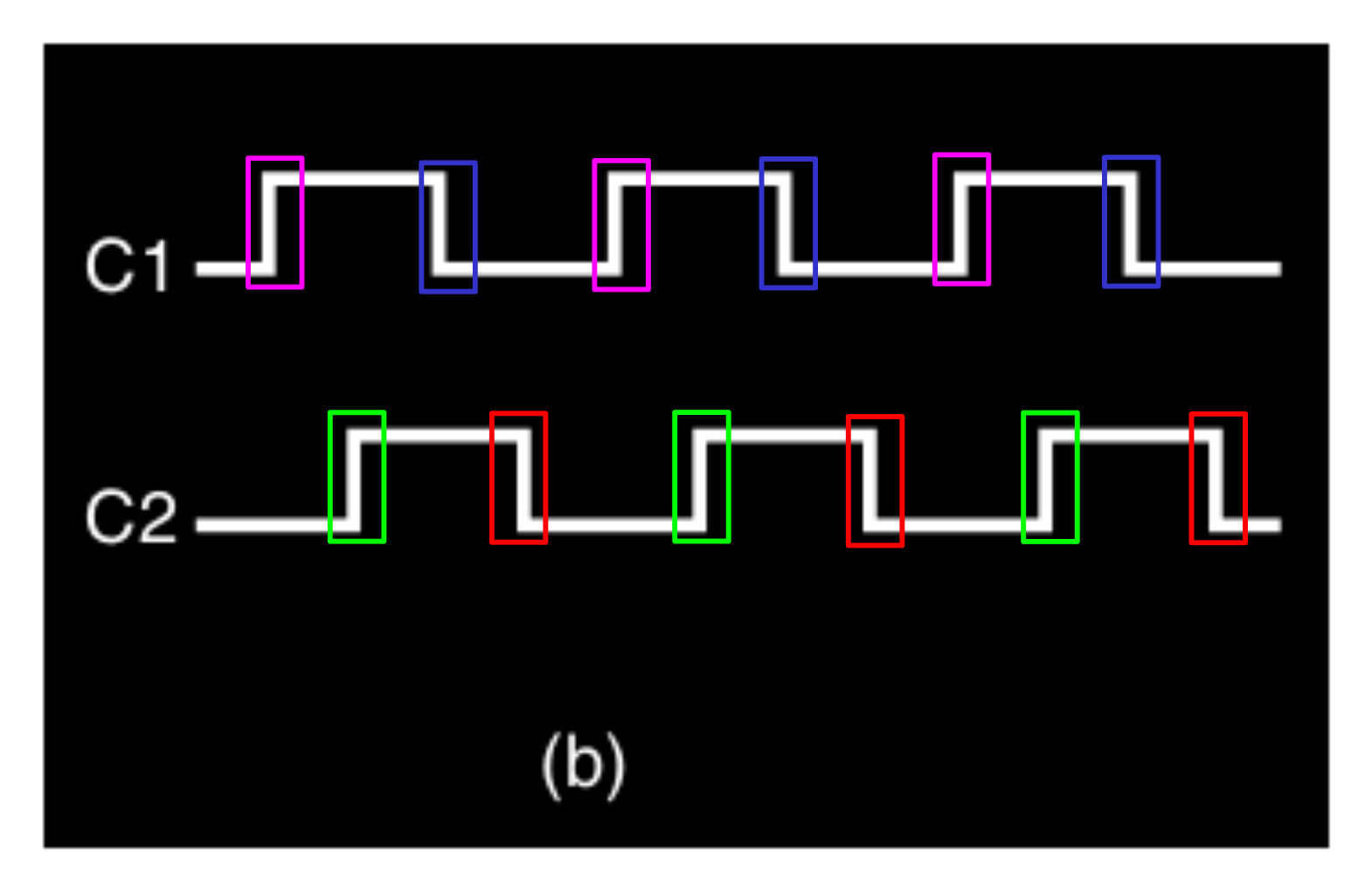

Infatti quest’ultima figura (b) rappresenta un diagramma temporale che fornisce 4 “momenti” diversi che possono essere utilizzati per sincronizzare eventi diversi :

1. Fronte di salita di C1 ( rosa )
2. Fronte di discesa di C1 ( blu )
3. Fronte di salita di C2 ( verde )
4. Fronte di discesa di C2 ( rosso )

A volte invece di avere un momento preciso, è utile l’intervallo di tempo in cui un’azione deve avvenire. Per esempio : leggimi questo dato ogni volta che il segnale è alto. Infatti ad un evento gli può essere consentito di verificarsi solo quando C1 è alto e invece un’altro evento verificarsi solo quando C2 è alto.

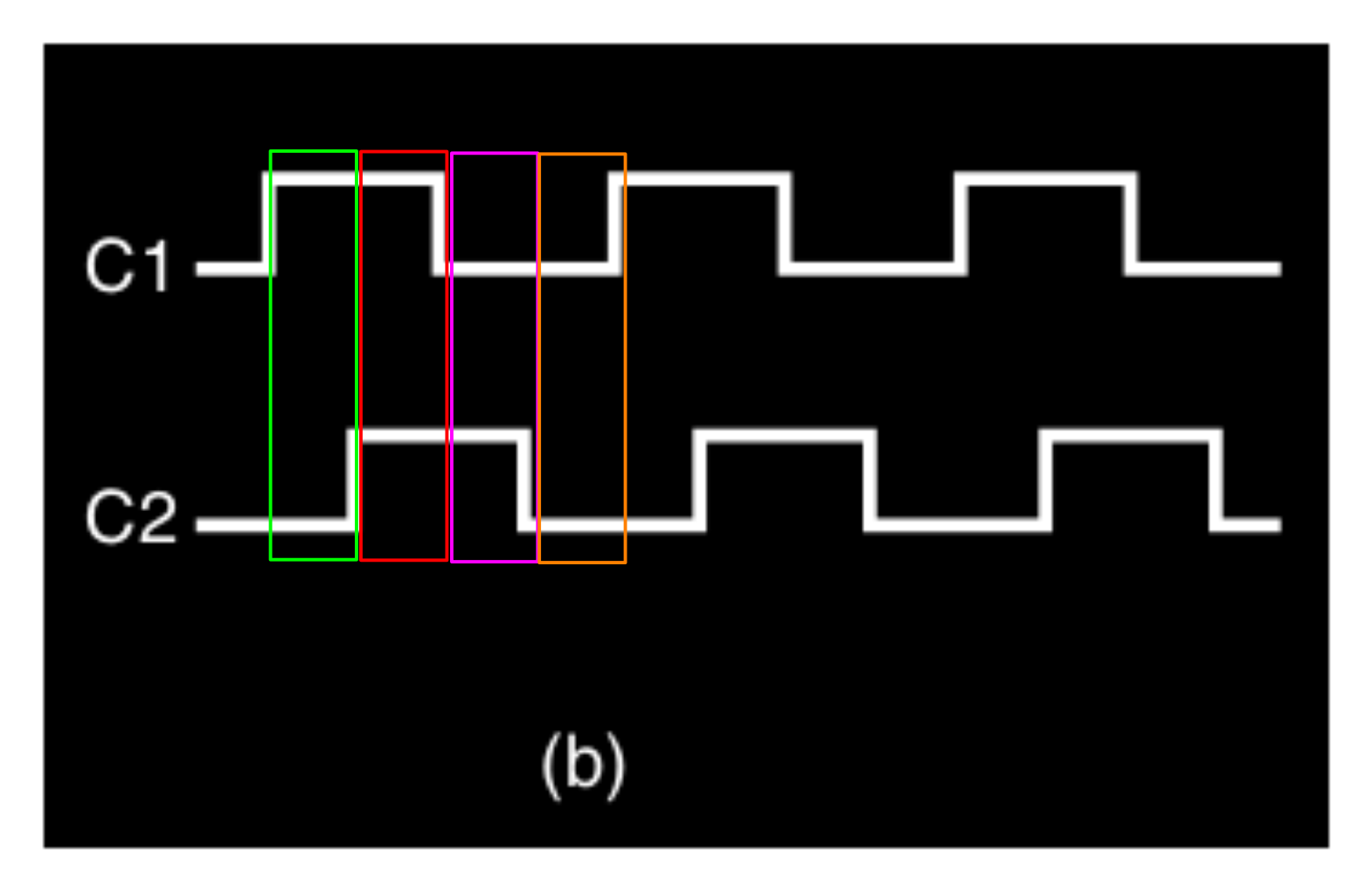

Se abbiamo bisogno di più di due diversi intervalli, possiamo fare in modo che quando i segnali dei due clock ( C1,C2 ) sono alti, si sovrappongono (in AND) in modo da avere 4 diversi intervalli :

• C1 AND NOT C2 ( verde )
• NOT C1 AND C2 ( viola )
• C1 AND C2 ( rosso )
• NOT C1 AND NOT C2 ( arancione )

---
